電気設備

エンジン（オルタネータ　定格出力80A）から

エンジン　→　始動用バッテリー
項目データケーブル製品画像ショッピング5時間率容量(Ah)JIS規格CCA値備考
バッテリー
スイッチ		～115A90794-A4311 Amazon 楽天 Yahoo
バッテリー
（始動用）		150AH×1
↓
96AH×2		30sqGSユアサ
MRN-210H52
↓
MRN-130F51×2		 Amazon 楽天 Yahoo 160Ah
↓
96Ah×2(192Ah)		695/800
(130F51)		19.2A×5h=96Ah
38.4A×5h=192Ah

始動用バッテリーから

始動バッテリー　→　サブバッテリーチャージャー　→　アクセサリー用バッテリー
項目データケーブル製品画像ショッピング備考
サブバッテリーチャージャーKIV8sqニューエラー
SBC-001B		 Amazon 楽天 Yahoo 出力電流
MAX30A		-ヒューズ3A
ミニブレード
バッテリー
（アクセサリー用）		100Ah
RC：180分		KIV8sqACデルコ
ボイジャーM31MF		 Amazon 楽天 Yahoo 20時間率容
100Ah		900MCA
625CCA
180RC		5A×20h=100Ah
RC=25A×180分

アクセサリー用バッテリーから

アクセサリー用バッテリー　→　端子台　→　機器
項目データケーブル
(入力)		ブレーカー
ヒューズ		製品画像ショッピング測定値備考
バッテリースイッチ350AVCT14sq
×2		Q8T-MSK-G00-342 Amazon 楽天 Yahoo BLUE SEA社製
9003E　AFD無
端子台定格電流
100A		KIV8sqバッテリー端子

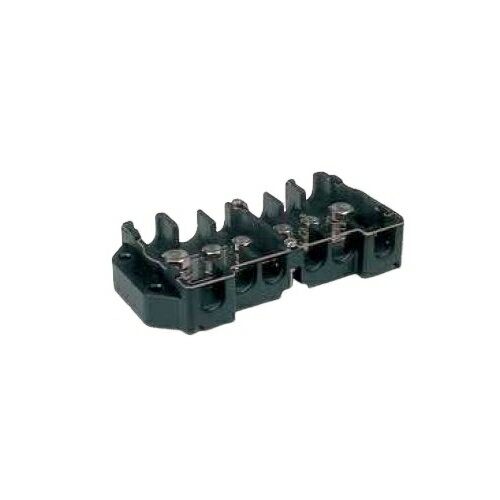

A00-6822F-00		 Amazon 楽天 Yahoo
メインスイッチ
(カディー内)		60A15sq60AブレーカアセンブリA00-68346-20 Amazon 楽天 Yahoo （＋）ブレーカーパネルへ
ウインドラス200W
(17A)		VCT8sq40A
(90790-46025)		パワーメイト

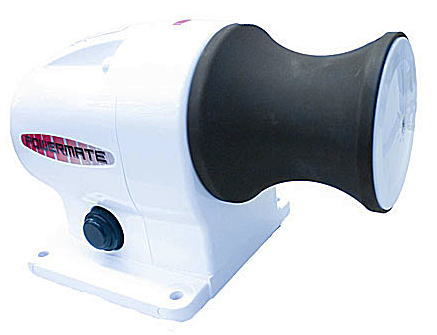

アンカーウインチ
90790-46021		 Amazon 楽天 Yahoo 200W
35m/min
デッキウォッシュ3.9AVCTFK1.25sq10A～15Aフロージェットポンプ
Q8T-JAB-G00-025		 Amazon 楽天 Yahoo フロージェット社製12.5L/分
インバーター900W
(75A)		VCT14sq
×2
KIV20sq		100ABAL　リモコンインバーター Amazon 楽天 Yahoo

ブレーカーパネル(A00-68347-50)

項目データブレーカー線径線色等画像ショッピング測定値備考
右舷灯30W10A1.25sq橙→SWA00-68140-26 Amazon 楽天 Yahoo 1.45A小糸製作所社製
左舷灯30W10A1.25sq白/赤A00-68140-161.45A
停泊灯10W10A1.25sq茶/白→SW白灯A00-68160-02 Amazon 楽天 Yahoo 0.74A
1.25sqSW→青/白
コンパスライト10A1.25sq灰
キャビンライト
（デッキ）		50W→LED10A1.25sq→2sq緑/赤 Amazon 楽天 Yahoo 1.53ALED60Wクラスに交換
本体の電線0.5sq
2sq橙/白→SW
2sqSW→緑/黒
（カディー）10W→LED1.25sq緑/赤LEDに交換
（コックピット）20W→LED1.25sq緑/赤→緑LEDに交換
燃料系10A赤
サーチライトサーチライト(HR-55)
Q8T-SNS-G00-029
 Amazon 楽天 Yahoo 3.60A三信船舶電具社製
ホーン24W×210A1.25sq白/黄→SW未使用
1.25sqSW→緑
ワイパー48W4A1.25sq青/赤→SW
青/赤→青
SW→赤/黄→青/白
SW→赤/黒→青/黒
ウオッシャー10A1.25sq白/黒→SWA00-68390-41 Amazon 楽天 Yahoo
1.25sqSW→白/青
ビルジポンプ
108W15A1.25sq→2sq緑/白→SWニュービルジキング
BK-12S
Q8T-KSN-G00-016		 Amazon 楽天 Yahoo 工進社製
20L/min
10A
3sq緑/白→赤
2sq→3sqSW→緑/黄
電動トイレ216W25A2sq赤→SW
3sqSW→青
予備15A2sq赤→予備端子台魚探、ロラン想定

カディー分電盤（４回路）

項目データ画像ショッピング回路線径ヒューズ線径測定値備考
オート
パイロット		 Amazon 楽天 Yahoo 30Aポンプユニット
アクチュエータユニット
YAMAHA
魚探		 Amazon 楽天 Yahoo 20AKIV
1.25sq
↓
端子台		1.27AYFHⅣ104-FADi
Garmin
魚探		18W3A0.78AECHOMAP
Plus 92
JRC
レーダー		50W
(4.1A)		 Amazon 楽天 Yahoo 58V/7.5A
平型		1.94A/
4.1A		JMA-1034
ヘディングセンサー
ヒーター20AKIV
1.25sq
↓
端子台		5A
(AWG20)		KIV
0.75sq
LED作業灯120W
クラス		 Amazon 楽天 Yahoo 5A
(AWG20)		VCTFK
0.75sq
1.25sq		2.30A本体の電線･･･60227 iec 52(rvv) 2×0.5mm²
LED作業灯18W
クラス		 Amazon 楽天 Yahoo 20A8A
(AWG20)		0.5sq
0.75sq		1.24A
×4
4.95A		4か所

ケーブル

VFF（ビニル平形コード）･･･家庭電気機器に広く使用。

VCTFK（ビニルキャブタイヤコード）長円形･･･持ち運び又は移動の少ない、300V以下の小型電気器具の電源コードなど。

VCTF（ビニルキャブタイヤコード）丸形･･･屋内で使用する300V以下の小型電気器具の電源コードなど。摩耗に強く、耐水性、耐油性、耐熱性に優れる。

VCT（移動用ケーブル）･･･工場や工事現場などに使用する600V以下の移動用電気機器の電源や配線など。

IV（ビニル絶縁電線）･･･接地用の電線や、一般電気工作物・電気機器用配線・建築物内配線・制御盤内配線・スイッチ・コンセント類の渡り線など。KIVより少ない銅線を使用しているため曲げた時の形が残りやすい。KIVより安価。

KIV（ビニル絶縁電線）･･･600V以下の電気機器の配線及び制御盤の配線など。IVより細い銅線を多く使用しているため柔らかい。

0.50mm20.75mm21.25mm22.00mm23.50mm25.50mm28.00mm214.0mm222.0mm238.0mm260.0mm2
VFF5A7A12A17A
VCTFK7A12A17A
VCTF
(2芯)		5A7A12A17A23A35A
VCT12A17A22A32A41A51A72A97A130A175A
IV9A12A19A27A37A49A61A88A115A162A217A
KIV9A12A19A27A37A49A61A88A115A162A217A
ゲージAWG20AWG18AWG16AWG14AWG12AWG10AWG8AWG6AWG4AWG2

YAMAHA UF-28　ゲルコート

部品名外装（ゲルコート面）内装備考
ハル90790-G1773
90890-45373 ?		WC ホワイトコート G17790790-10N63GY2P グレー2ペイント G066E/R、B/Gキャビンクッション下、バウ物入
DGBC1 ダルグリニッシュブルーコート1 G21290790-12F33 ?MIBP マイルドブルーペイント G116E/R前イケスのみ
デッキ90790-100K3GY2 グレー２ G06490790-10N63GY2P グレー2ペイント G066DKサイド物入、DK積層面
90790-G1773
90890-45373 ?		WC ホワイトコート G177塗り分け
ブリッジ
90790-10L53LGGYC ローグロスグレーコート G104塗り分け
ダッシュボード90790-G1893DGC3 ダークグレーコート3 G18990790-10N63GY2P グレー2ペイント G066メーターカバー内部のみ
ステアリングボックス90890-45F73POWC ポーラホワイトコート G145ー（バウバース）
サイドパネルー（キャビン内）
ルーフライナーー（キャビン内ルーフ）
ルーフピラー90790-G1893DGC3 ダークグレーコート3 G189ー（キャビン内）
タンクハッチ190890-45F73POWC ポーラホワイトコート G14590790-10N63GY2P グレー2ペイント G066（運転席）
タンクハッチ290790-100K3GY2 グレー２ G064ー（キャビン内床）
ビルジカバーー（デッキ排水溝カバー）
エンジンケーシングハッチ90790-G1773
90890-45373 ?		WC ホワイトコート G17790790-10N63GY2P グレー2ペイント G066
イーブスPOWP ポーラホワイトペイント G146（キャビン屋根）
コートは外装ゲルコート　ペイントは内装ゲルコート

締付トルク

ＳＰドライブ

ドライブ　ユニット　アッセンブリ
締付部位部品名サイズ数締付トルク
kg･m		備考
アッパギヤオイルレベルプラグボルトM810.7ガスケット付
オイルストレーナカバーボルトM620.8
セレクタバルブハウジングカバーボルトM6100.8
トップカバーボルトM841.8
アッパーケースカバーボルトM811.8
ロワユニットオイルドレンプラグボルトM810.7ガスケット付
鉛合金アノードボルトM821.8108g
　腐食限度10.0mm（表面厚さ）を超えている場合交換
プロペラナットナットM1815.5コッタ　ピン付
ジンバル　ハウジング　アッセンブリ
締付部位部品名サイズ数締付トルク
kg･m		備考
ジンバルハウジングアノードボルトM64593g
　体積が新品の1/3以上が消耗している場合交換？
標準締付トルク一覧表
ナット
二面幅		ボルト
呼び径		締付トルク
kg･m		備考
8mmM50.5
10mmM60.8
12mmM81.8
14mmM103.6
17mmM124.3
